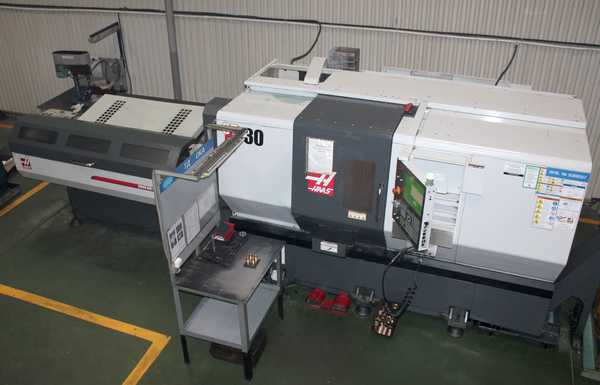

HAAS ST-30 токарно-револьверный центр с ЧПУ - универсальный токарный станок повышенной точности предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ повышенной точности.
HAAS ST-30, созданный для обеспечения резки металла большой толщины, крайней жесткости и высокой температурной стабильности, обладает максимальной режущей способностью 533 мм x 660 мм, с наибольшим диаметром устанавливаемого изделия над передней защитной стенкой 806 мм и 527 мм над поперечным суппортом. Типовая конфигурация ST-30 включает 22,4 кВт шпиндель с зубчатой передачей, который вращается со скоростью 3400 об/мин и обеспечивает крутящий момент при резании 1139 Нм при 200 об/мин. Другие особенности, обеспечивающие высокую производительность, включают автоматическую измерительную головку для контроля состояния инструментов, приводные инструменты и систему СОЖ высокого давления.
HAAS ST-30 токарно-револьверный центр с ЧПУ - макс. вместимость 21" x 26" (533 x 660 мм), прутка 3,0" (76 мм), диаметр обрабатываемого изделия 31,75" (806 мм), векторный привод 30 л.с. (22,4 кВт), 3400 об/мин, шпиндель A2-6, патрон 10" (254 мм), 12-позиционная револьверная головка, 15-дюймовый цветной жидкокристаллический дисплей, кнопочный выключатель для блокировки памяти, USB-вход и система жесткого нарезания резьбы. Включен стандартный комплект инструментальных оправок BOT или гибридная головка. Податчик прутка Haas несовместим с опциональным шпинделем с редуктором.
Особенности конструкции:
- Полностью литая чугунная станина;
- Полностью закрытое герметичное защитное ограждение;
- Серводвигатели перемещений по осям с прямой передачей момента;
- Стальные закаленные подшипниковые блоки направляющих;
- ШВП с двойным креплением и предварительно натянутой гайкой;
- Система автоматической смазки направляющих и ШВП;
- Система компенсации тепловых расширений ШВП.
- Откатная конструкция бака для СОЖ
Технические характеристики
Наименование параметров | Ед.изм. | Величины |
Максимальный диаметр точения над станиной | мм |
806 |
Максимальный диаметр точения над суппортом |
мм |
527 |
Максимальная длинна обработки наружных поверхностей |
мм |
635 |
Диаметр отверстия в шпинделе |
мм |
88,9 |
Диаметр отверстия в тяговой гидравлической трубе |
мм |
77 |
Максимальный диаметр прутка в главном шпинделе |
мм |
76 |
Максимальный диаметр обрабатываемой детали с револьвером VDI |
мм |
457 |
Величина рабочего перемещения по оси X | мм |
324 |
Величина рабочего перемещения по оси Z | мм |
660 |
Максимальная скорость холостый перемещений | м/мин |
24 |
Максимально допустимое усилие по оси X | кН |
20,46 |
Максимально допустимое усилие по оси Z | кН |
25,80 |
Тип инструментального револьвера |
VDI | |
Количество позиций в револьвере |
12 | |
Сечения корпусов резцов | мм |
25x25 |
Время смены инструмента | сек |
1 |
Точность позиционирования суппорта | мм |
±0,0050 |
Повторяемость позиционирования суппорта | мм |
±0,0025 |
Частота вращения шпинделя | об/мин |
3400 |
Максимальная мощность привода вращения главного шпинделя | кВт |
22,4 |
Габаритные размеры станка (Д х Ш х В) | мм |
4369x2337x2108 |
Масса станка | кг |
5988 |
